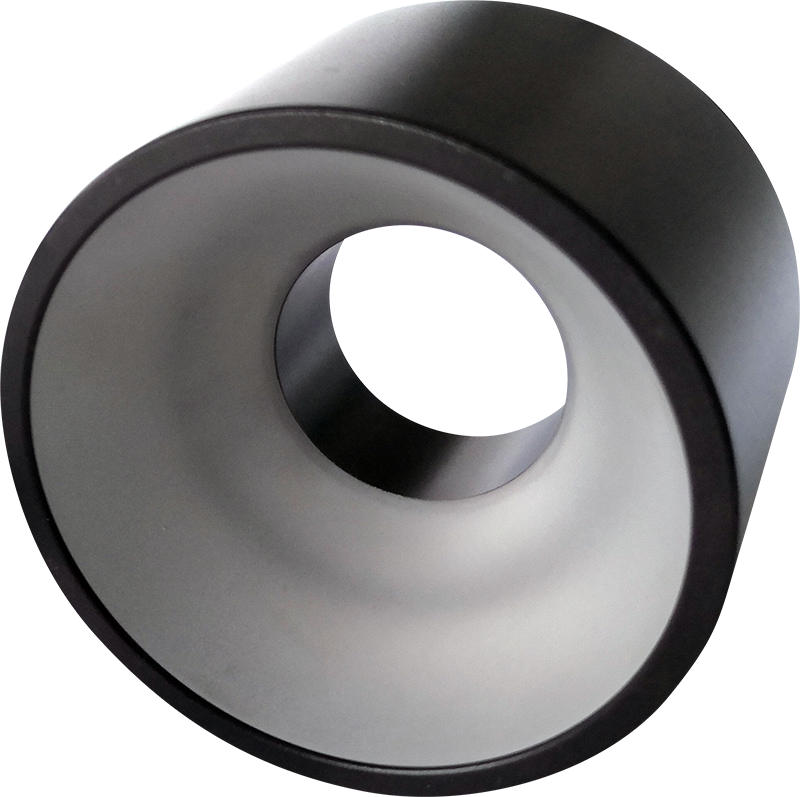

大角度环形无影光源

大角度环形无影光源，独特的照射机构，从LED发出的光均匀地扩散照射。针对幅面较大的圆形目标和幅面较小的不规则目标适用，对比普通环形光实现更高均匀性照明

功能特性应用环境技术规格相关资料相关产品

功能特性

1.针对幅面较大的圆形目标和幅面较小的不规则目标适用

2.比普通环形光实现更高均匀性照明

3.不同的工作距离能形成不同的光照环境，可针对不同的检测类型实现不同的光照环境

应用环境

适用多种应用环境

光源采用铝合金材质，硬度大，不易变形，耐摔性强，耐腐蚀性强。

适用多种的应用领域

BGA、QFP位置检测；

集成电路料带检测；

产品表面碰伤、划伤等缺陷检测；

印刷字符、标志、条码、指纹、图文识别；

等等

技术规格

角度	型号	电压	功率	颜色	视野口（mm）	尺寸(mm)	适用电源
30度	RSL30042T1CS	24V	2.3W	R/G/B/W	18	Φ42x32	模拟控制器数字控制器频闪控制器
	RSL30067T1CS	24V	24W	R/G/B/W	30	Φ67x44
	RSL30082A1CS	24V	9.6W/16W	R/G/B/W	50	Φ82x35
	RSL30095-A10C	24V	-	R/G/B/W	64	Φ95x30
	RSL30120A1CS	24V	8W	R/G/B/W	90	Φ120x25
	RSL30130A1CS	24V	3.6W/6.1W	R/G/B/W	100	Φ130x35
45度	RSL45080T1CS	24V	6.8W	R/G/B/W	36	Φ80x25.5
60度	RSL60082A1CS	24V	9.6W/16W	R/G/B/W	50	Φ82x28
60度	RSL60088T1CS	24V	2.6W	R/G/B/W	60	Φ88x37
80度	RSL80140T1C	24V	11.5W	R/G/B/W	106	Φ140x27
80度	RSL80140T2C	24V	3.4W/5.7W	R/G/B/W	106	Φ140x27
90度	RSL90140T1C	24V	3.4W/5.7W	R/G/B/W	100	Φ140x32

*波长及色温

白光：6000-6500k

红光：620-630nm

蓝光：455-460nm

绿光：520-525nm

红外：850nm、940nm

紫外：365-370nm、395-400nm

紫外和红外光源可根据客户要求定制，更多尺寸和颜色可咨询我司

*使用环境：温度0-40℃，湿度20-85%（非凝结）

*使用寿命：30000-50000小时

*服务：1年质保，免费技术支持，免费出借样品

偏振环形光源

偏振环形光源：采用大功率LED灯珠，偏振镜一体式设计，方便调光，有效消除物体的反光带来的拍照干扰

产品中心

大角度环形无影光源

功能特性

应用环境

适用多种应用环境

适用多种的应用领域

技术规格

相关下载

RSL30042T1CS安装尺寸图

RSL30067T1C安装尺寸图

RSL30082A1CS安装尺寸图

RSL30095A10CS安装尺寸图

RSL30120A1CS安装尺寸图

RSL30130A1CS安装尺寸图

RSL45080T1CS安装尺寸图

RSL60082A1CS安装尺寸图

RSL60088T1C安装尺寸图

RSL80140T1C安装尺寸图

RSL80140T2C安装尺寸图

RSL90140T1C安装尺寸图
